单机版静电系统测试参数:
测试面板尺寸:160*99MM

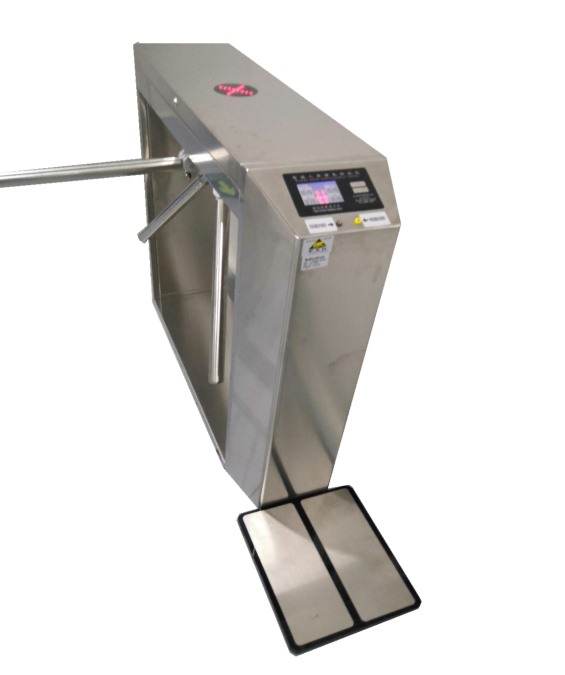

第一节 脱机版静电系统测试产品特点
1、带3.5寸高清彩色液晶显示屏,测试范围0.05M欧到1000M欧, 0.1M欧就是100K欧。0.2M欧就是200K欧,以次类推。合格范围默认(750K欧-100M欧)
2、自带语音提示及测试阻值显示。测试合格与否除了显示屏上直接看到,同时有语音提示测试合格/测试不合格。阻值显示精确到小数点后两位。(电阻值、比如国标参数防静电鞋参数为;750KΩ—100MΩ)测试结果直观精确,是高科技产品静电防护设备的最佳测试仪!

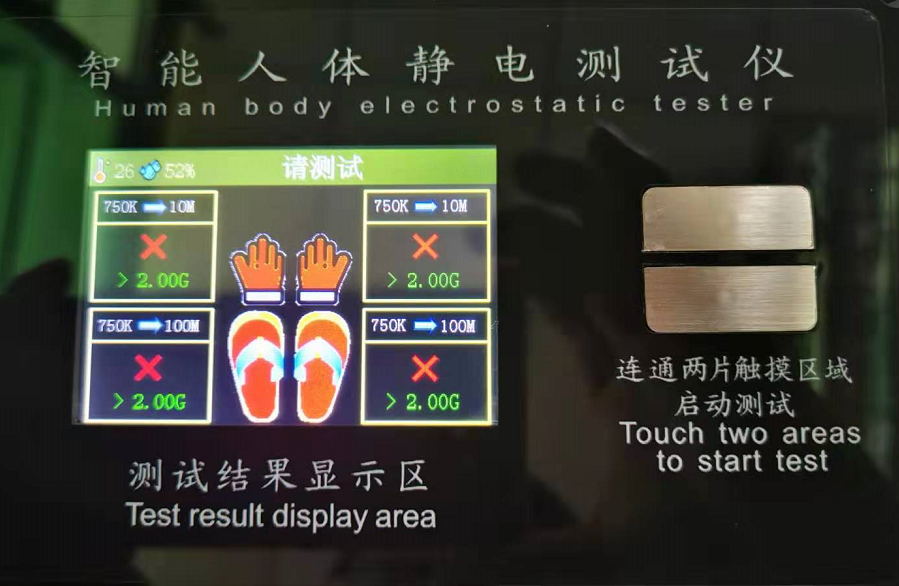

3、本产品特点:可快速测试ESD装备,三个独立装置(左鞋、右鞋、手腕带)一次完成ESD测试。测试周期不超过三秒。静电测试项目可通过液晶屏触摸修改。
4、静电释放功能介绍:手指轻轻按在两片不锈钢按钮上,在启动测试静电的同时,人体身上的静电就释放到大地。(两片不锈钢按钮的其中一片需严格接地,以便释放静电)
5、电源适配器DC9V,安全电压。
6、测试合格后输出开闸信号给三辊闸,才可通行。
第二节 技术参数(为国标参数)
数字显示 |
默认 |
单回路腕带 |
0.75 MΩ-10MΩ |
|
|
双回路腕带 |
0.75 MΩ-10MΩ |
仪器尺寸 |
(L)160mm×(W)99mm×(H)40mm |
左鞋设定值 |
750KΩ-100MΩ |
踏板尺寸 |
(L)380mm×(W)330mm×(H)20mm |
右鞋设定值 |
750KΩ-100MΩ |
总重量 |
不计 |
测试精度 |
±10% |
第三节 安装
1、安装使用前请提供220V电源。固定好机器,连通接地线(接地线与3P端子第一脚接地相连)脚踏板左脚(灰色线)接5P端子第三脚,脚踏板右脚(蓝色线)接5P端子第五脚。具体参考附件接线图通电即可进行ESD测试,只要双脚分别踏在相对的金属板上,戴好手腕带,插入手腕带接线口上,手指轻轻按在金属测试按钮上,就一目了然地知道ESD防护是否合格。
注:请手指连通两片按钮方可启动测试流程。若测试失败请抬起手指再按下去,即可重新进行测试。
2、直流电压DC12V,电流700mA。
第四节 附件
电源(9v-1A)一个,说明书一份,保修卡一张,校正报告一份,产品合格证一张。
第五节 接线图
第六节 保修政策
本设备自验收之日起,提供一年保修,所有故障免费维修。广东省内24小时内响应,外省客户远程指导故障排除,遇客户不可排除之故障,48小时内响应。
