指纹识别静电测试闸机

《指纹识别静电测试门禁系统介绍》

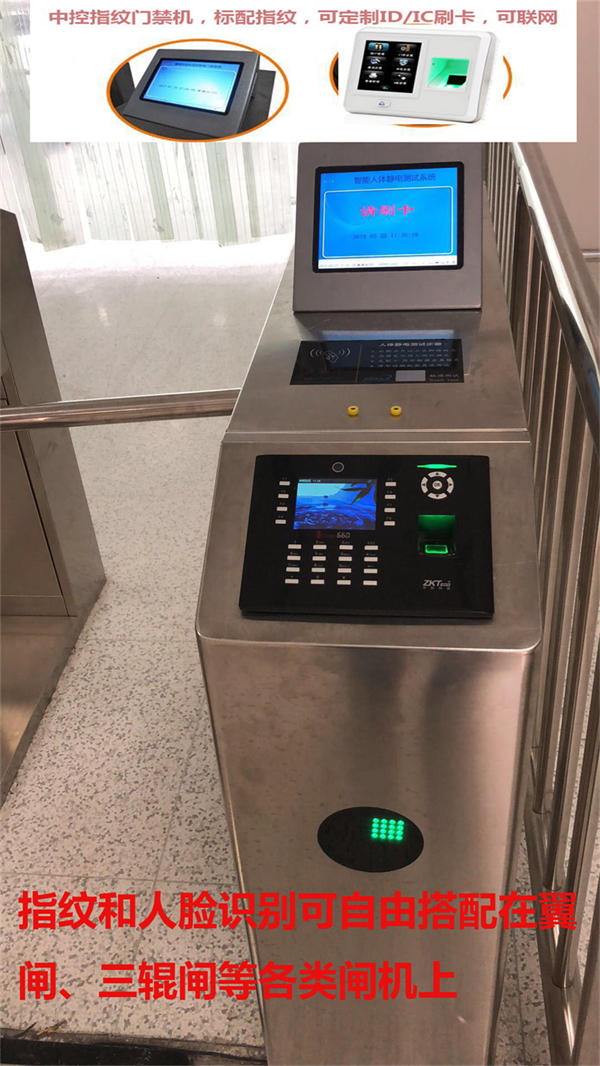

指纹识别防静电门禁系统的组成：

静电测试翼闸由闸机和静电测试系统两部分组成，每个所属通道翼闸机芯内都设有指纹识别系统、人体静电综合测试系统各一套。人员验证模式为进门指纹识别+静电测试，出门为指纹识别。

门禁系统特点：

1． 只需贵公司任何一台电脑上安装SQL  Server2000/2008并运行门禁管理软件系统，通过TCP/IP通讯技术，可以连接255台人体综合测试设备（255组翼闸/三辊闸通道），实时监测员工的防静电要求是否达标。

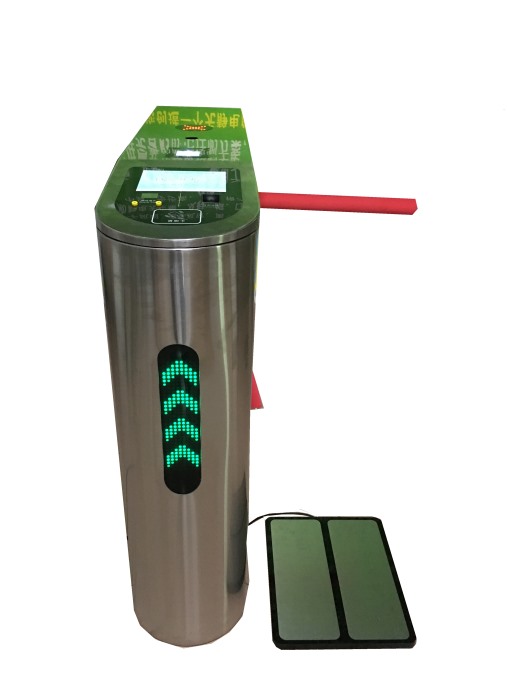

2． 三棍翼闸采用高强度不锈钢制成，外形尺寸：420*330*990MM。

3． 电脑实时记录和显示刷卡人员的静电测试数据和身份识别资料，如工号、姓名、进出时间等，事件的数据，可生成Excel分析表格供管理者使用，读卡器兼容贵公司的员工卡、无需担扰重新发卡的问题。

4． 静电测试系统设有4种模式可供选择：

（1） 同时检测手和脚，此模式适用于工作线作业员；

（2） 只检测脚，此模式适用于需要进入车间，但不直接接触产品者如QC，仓管员等。

（3） 只检测手，此模式适用于流水线打包装者或物流员；

（4） 免检测卡，适用于老板/客户视察车间，刷卡直接通过。

所有模式无需人工转换，全部在软件上设定，刷卡自动识别员工的权限。

5． 机器上外置8吋液晶显示屏，实时显示测试信息，包括员工姓名、工号、部门、检测类型和实时电阻。

6． 软件系统自主开发安全可靠，一个完整的测试不超过5秒钟，方便快捷。

           1．1软件运行环境

硬件：PC800MHz以上CPU，2G以上内存，1G以上剩余硬盘空间。

软件：中文Windows/xp/7/10操作系统。

           1．2软件功能

² 门    禁软件提供2个版本选择，包括单机版、网络版。其中单机版不支持保存测试数据，网络版可保存测试数据以备查询。

² 软件系统支持中文、英文、繁体。

² 在一个管理系统软件里面可以管理多个型号类型的控制器，支持局域网连接，方便管理、提高性能、降低工程难度和成本。

² 软件自动和控制器通讯，自动采集刷卡记录，不需要人工采集。

² 人员照片支持USB摄像头采集功能；实时事件支持全屏幕显示；工程安装有调试界面；支持多种发卡方式。

² 采集数据支持导出为Excel表格，方便进行统计和批量操作。

² 软件可以随意定制公司名称和LOGO、软件界面。

 1．3特性

² 标准的XP风格：简洁流畅，操作简单、随意。不需要打开过深的界面层，只有2层界面。

² 软件操作具有Windows软件的特点，随意、所见所得、任意选择、不需电脑基础。

² 软件培训学习简单，只要半个小时即可学会。3分钟安装软件且加入100张有效卡，包括下载到控制器。

² 在一台装有管理软件的电脑上可以管理多个通道控制器，支持局域网连接，方便管理、提高性能、降低工程难度和成本。

           1．4软件使用流程

           安装—登录—添加控制器—用户管理—添加人员数据—完成

           1．5软件界面例图（人员登记界面）

第二章 软件快速使用

本管理系统正常运行需要SQL Server数据库支持. 请先按装SQL数据库.推荐安装SQL Server 2000. (安装SQL 2000还需安装PACK4补丁).电脑系统为win7 64位或win 10的用户请安装SQL Server 2008 R2中文个人版.安装文件下载及安装方法请自行百度.

以下以SQL Server 2008 R2中文版数据库为例,安装数据库之前请为本机设置固定IP并牢记IP地址.数据库安装完成,请参照以下步骤:

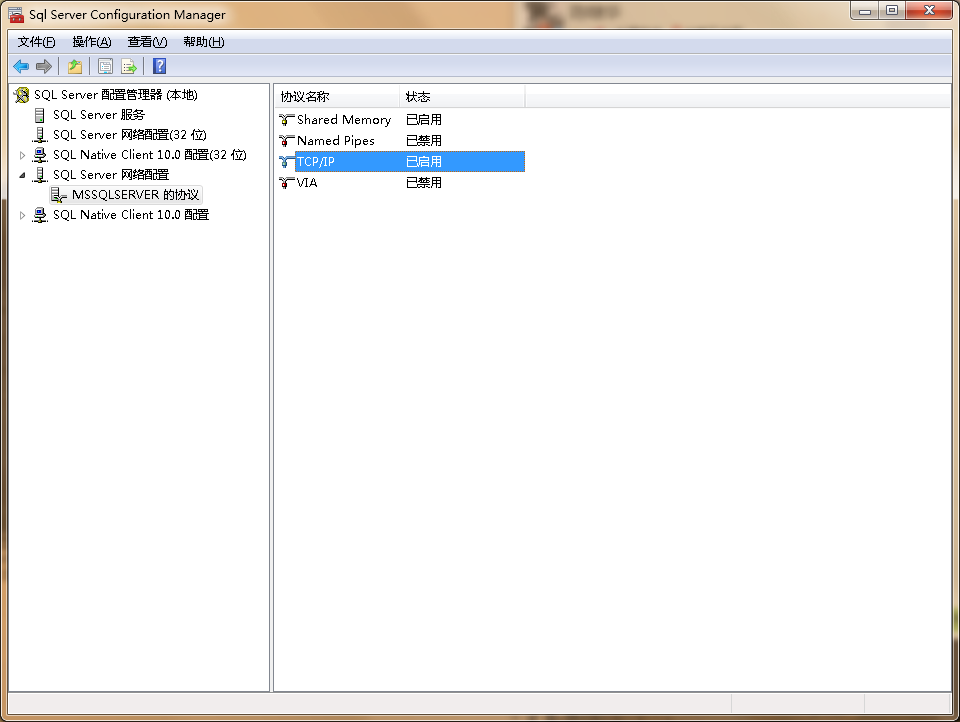

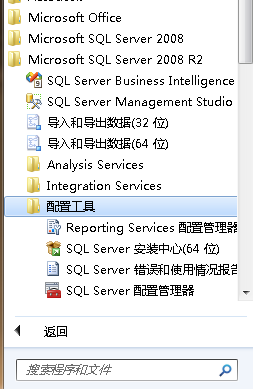

1. 开始-所有程序- SQL Server 2008 R2-配置工具-SQL Server配置管理器-SQL Server网络配置-MSSQLSERVER协议-tcp/ip-鼠标右键选择启用(若不打开此协议,客户端计算机将无法远程连接数据库)

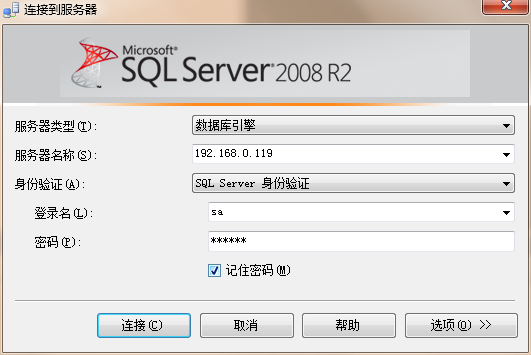

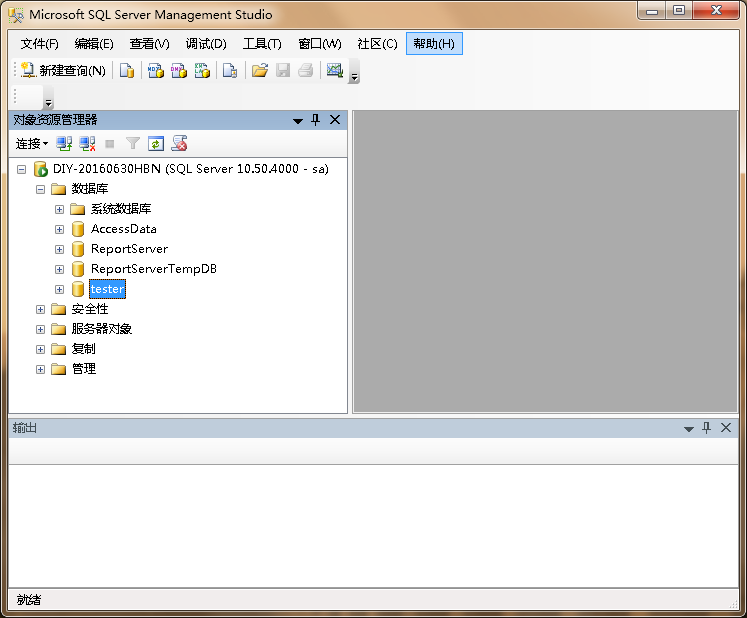

2.启动数据库:开始-所有程序- SQL Server 2008 R2- SQL Server Management Studio-选择SQL Server身份认证,输入账号和密码(账号密码安装过程中由用户自行设定)然后连接成功

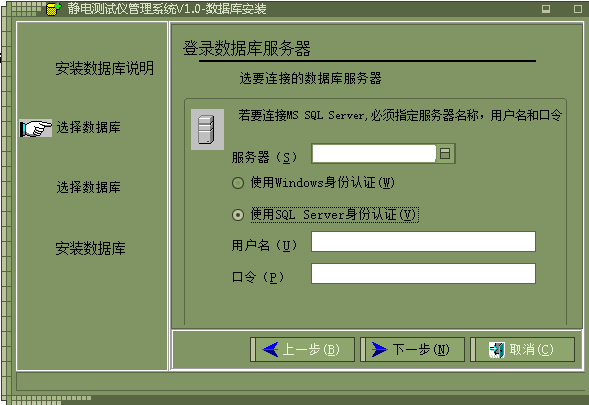

3. 打开管理软件根目录下有个名为DBSetup的文件夹,双击DBSetup.exe,下一步,输入服务器IP,本机可以直接跳过,一路下一步直至安装完成.

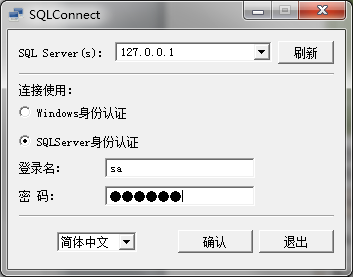

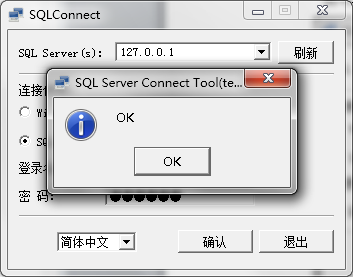

4. 双击软件根目录下SQLConnect.exe程序,连接数据库,输入服务器电脑所在IP,本机为空.账号和密码,提示OK,表明后台数据库连接成功.

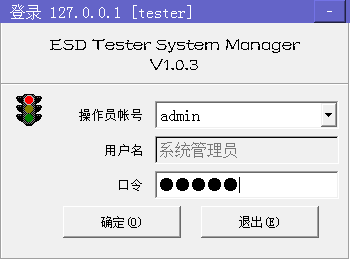

5. 登陆管理软件,默认用户名和密码为:admin

6.进入管理软件,可进行设备登记,部门登记,人员信息管理等各项操作.(设备登记栏右边的设备编号请填001,002…..999需与客户端设备号保持一致,否则客户端测试数据将无法提取并显示在管理端,设备类型选择JH-102)

客户端配置说明书

1.打开客户端软件根目录,找到SQLConnect.exe这个程序双击打开,SQL Server填入数据库服务器IP地址,如果数据库装在本机IP地址默认为空。选择SQL身份认证,输入用户和密码,显示连接成功!(每个通道均需操作此步骤,重要!否则会提示服务器未连接)

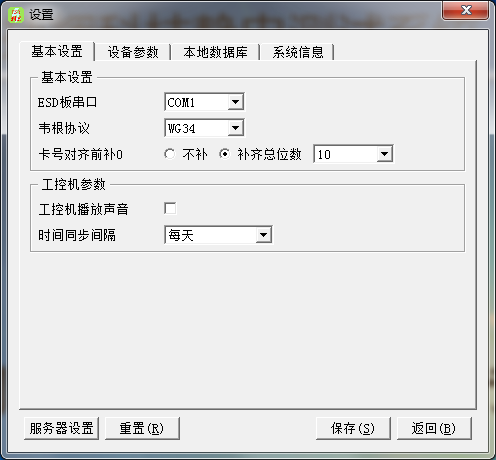

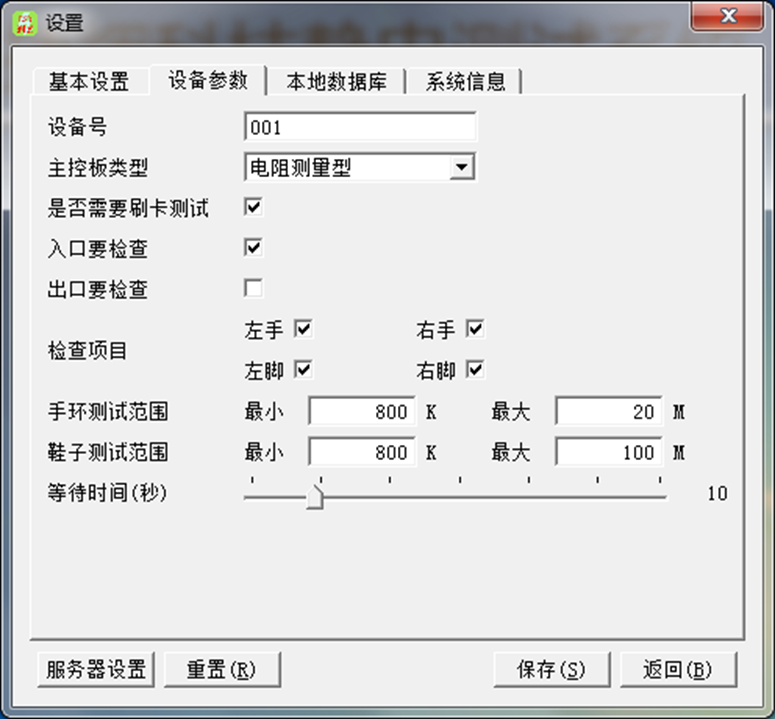

2.双击桌面上的Console.exe快捷方式,打开ESD测试系统,鼠标移到界面右上角,单击鼠标左键,调出系统设置菜单,韦根协议里选择WG34,设备参数里请修改设备号,001..999(与管理软件设备登记号保持一致)主板类型选择电阻测量型,关闭出口检查.

3.最关键的一步!ESD板串口里选择COM1,点最下面关联修改,刷卡,如果屏幕显示刷卡信息,说明串口选择正确,关联修改,退出设置,如果刷卡屏幕没有变化,依然显示请刷卡,请再次调出系统设置菜单,串口里选择COM2,记得点关联修改,再次刷卡.同上,如果依然刷卡没有显示,选择COM3...直至显示出刷卡人员信息,证明串口选择正确,保存退出即可.

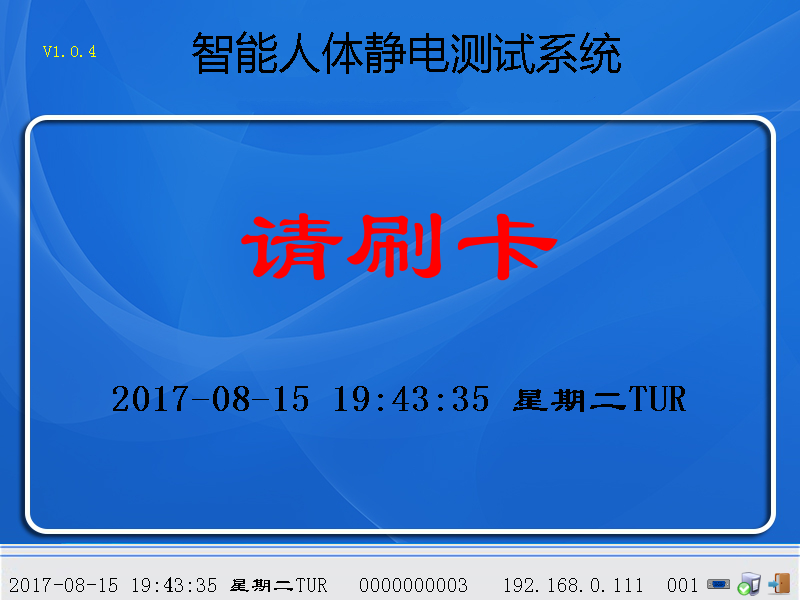

4. 刷卡测试界面如下图:

第三章 软件详细操作流程

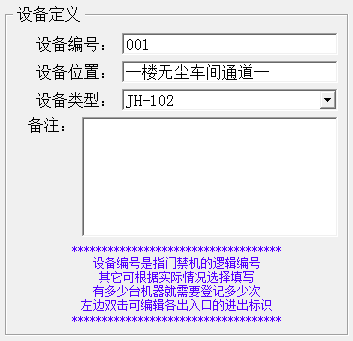

第一步：登记设备，点击设备登记-设备注册-新增,请依次填入001..999

填写完毕，点击保存

第二步，新增部门，点击 基础信息-部门定义-新增-保存

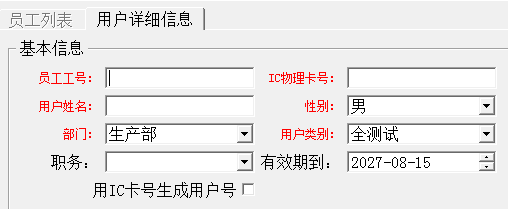

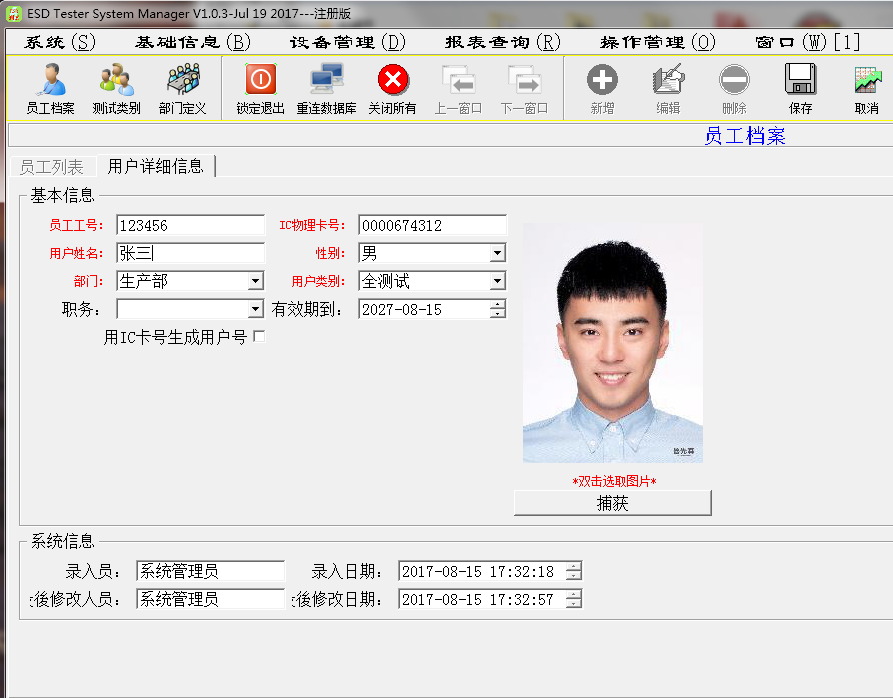

第三步，添加员工档案，点击员工档案-新增

填入信息后点击保存

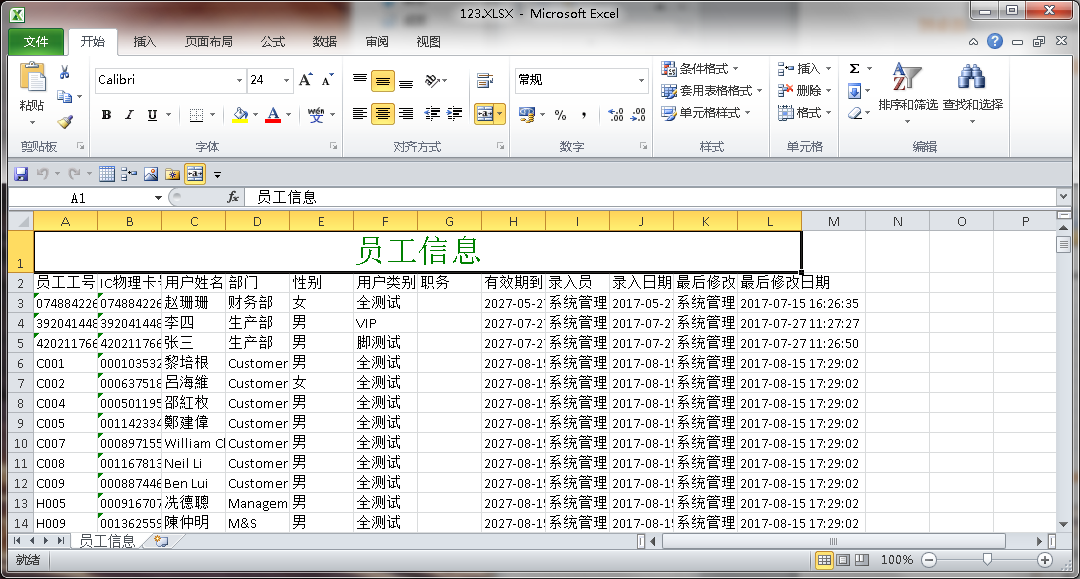

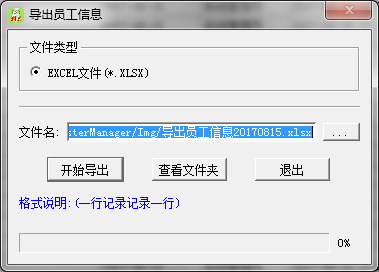

          附员工数据批量导入方法：切换到员工列表，点击导出-开始导出模版Excel到桌面

然后打开模版，按照模版列表录入员工数据，保存，然后重新导入员工数据即可。

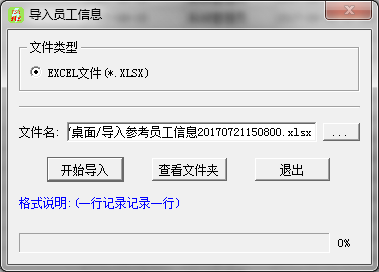

导入方法，点击导入-选择编辑好的Excel文件-开始导入

数据查询

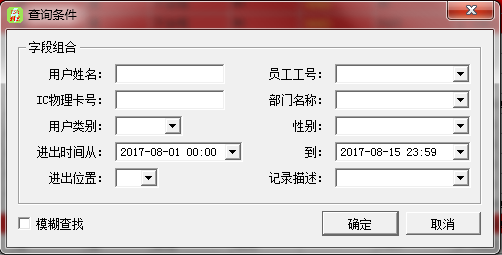

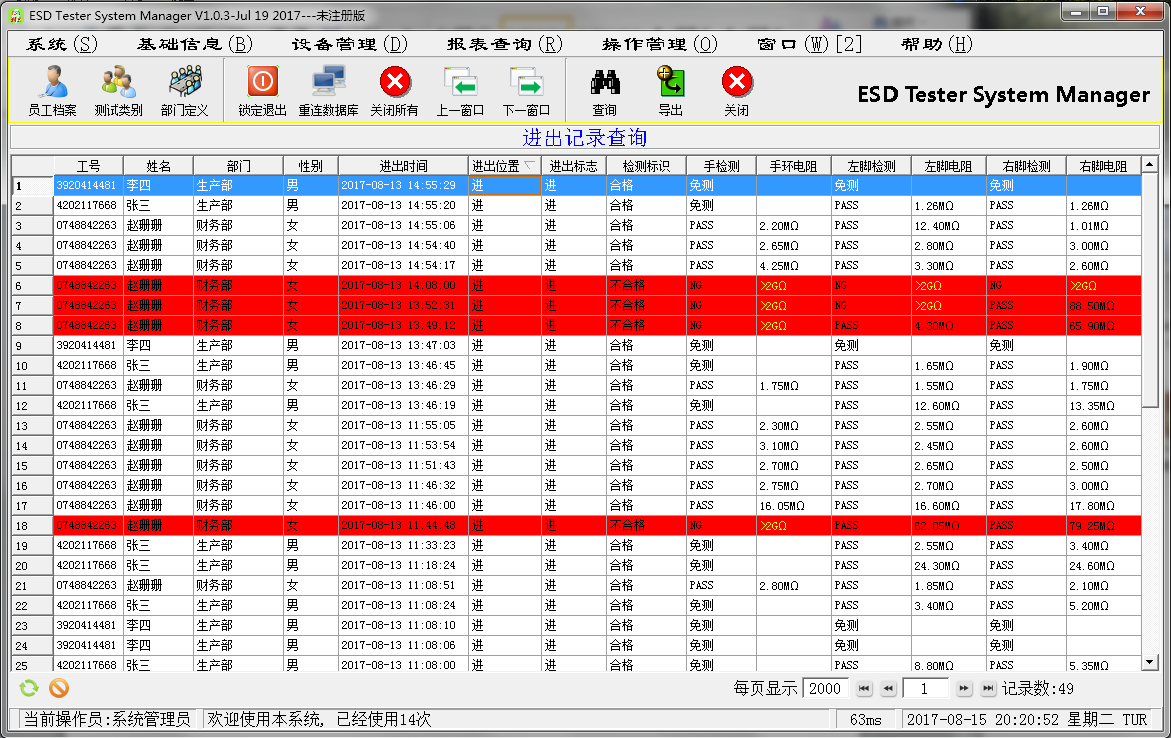

点击报表查询,可查询进出汇总和未刷卡人员。也可指定查询条件，查询某个时间段进出汇总或某个人员的进出明细。

(测试不合格人员高红色显示)

第四章   产品保修与服务

本公司严格遵守：产品质量第一，信誉第一，客户至上的宗旨，对我司产品实行以下承诺：

1.保用期

凡本公司出售的产品保用期为一年，自出售日起一年内因产品自身机件、材料及工艺问题造成的质量问题，本公司免费维修。

2.保用期后的服务

本公司出售的产品保用期过后，客戶仍享有终身免收产品維修人工费的服务(材料另计)，以确保客户的利益。

*本公司保留对以上产品性能参数和技术的随时修改的权力,恕不另行通知.*
