ESD 门禁人脸系统参数说明

一、系统组成

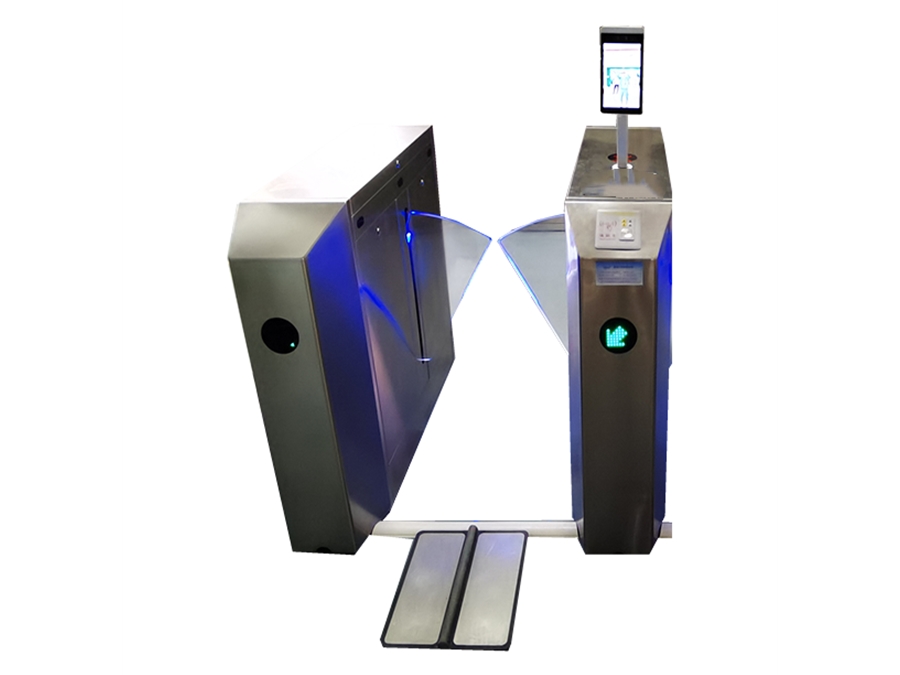

ESD 人脸门禁系统主要由人脸识别终端、高精度电阻测试仪、带屏蔽双脚脚踏板以及电源等部分组成。其中，人脸识别终端安装在闸机支架上。

（一）   人脸识别终端

1.     功能概述： 人脸识别终端内嵌 ESD 测试程序，软件通过 RS485 通讯与电阻测试仪连接，可实现读取信息、获取测试数据、获取环境数据以及下发参数等功能；同时，通过以太网和数据库连接，进行信息的读写操作，用以保存数据和下发数据。该产品适配小摆闸、速通门等机体小巧的门禁通道闸。

2.     详细参数：

·       CPU：RK3288，四核，主频 1.6 GHz

·       内存：运行内存 2G，储存容量 8G

·       人脸识别：配备 200W RGB + IR 双目摄像头，提供更精准的人脸识别功能

·       操作系统：安卓 7.1 版本

·       外形尺寸：199.4mm×148.79mm×24.5mm

·       显示屏：8 英寸，全视角，170°IPS 液晶屏

·       分辨率：800×1280

·       工作电压：DC 12V

·       工作温度：-20℃～60℃

·       工作湿度：20%至 90%（在不凝结水滴状态下）

·       外设接口：RS485、USB×2、以太网、WIFI

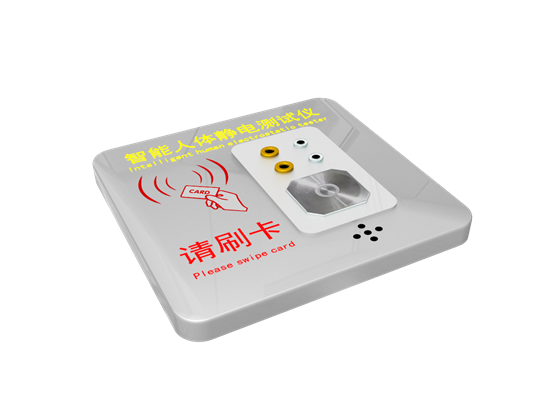

（二）   高精度电阻测试仪

3.     功能概述： 高精度电阻测试仪是系统的核心组成部分，主要用于进行人体与静电环、静电鞋之间的电阻识别。通过硬件核心算法，实现控制、识别、报警等功能，并通过 RS485 通讯与安卓工控机连接，再通过以太网上传至数据库。此外，测试按钮与地线接通时，具备释放导走人体静电的功能。该测试仪内置了静电手环插孔、蜂鸣器、双频刷卡模块等。

4.     详细参数：

·       外形尺寸：119mm×131mm×31mm（开孔尺寸：110mm×130mm）

·       工作电压：DC 9V - 12V

·       工作电流：200mA

·       工作温度：-10℃～70℃

·       工作湿度：90%RH（不凝露）

·       内置接口：双频读卡，可读 IC、ID 等市面上大部分射频卡，如需读取加密卡，请提前告知

·       外置接口：单回路手环插孔、双回路手环插孔、测试按钮、RS485、韦根通讯×2、干接点信号×2、双脚脚踏板信号

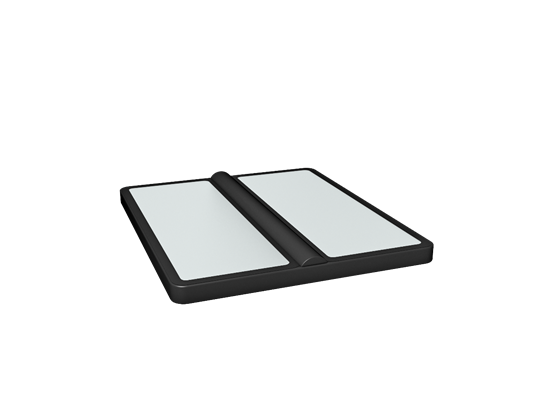

（三）   带屏蔽双脚脚踏板

5.     功能概述： 脚踏板是测试静电鞋阻值的关键部件，通过屏蔽线缆与电阻测试仪连接，有效抗干扰，能更加精准地测出静电鞋与人体的阻值。脚踏板的导体采用 304 不锈钢板，具有耐磨防腐蚀的特性；底部增加了脚垫，可有效防水。在外观设计上，采用不锈钢板下沉与底座呈现一体化，左右脚之间增加隔条，防止左右脚互相干扰。

6.     详细参数：

·       外形尺寸：380mm×345mm×50mm

·       重量：3.9KG

·       线长：1800mm

·       线材：双芯 pvvp 屏蔽线

·       材质：底座采用米白色聚丙烯，金属导体采用 304 不锈钢板

二、维护说明

（一）日常检查

1.     外观检查

·      每天检查设备外观是否有损坏、变形，如人脸识别终端的显示屏是否有裂痕，高精度电阻测试仪外壳是否有破损，带屏蔽双脚脚踏板是否有凹陷或磨损等。

·      查看各部件的连接线缆是否松动、破损，包括 RS485 通讯线、以太网连接线、屏蔽线缆等。

2.    功能检查

·      测试人脸识别功能是否正常，可使用不同人员的面部进行识别测试，确保识别准确率和速度符合要求。

·      检查高精度电阻测试仪的电阻测试功能，定期使用标准电阻进行校准测试，确保测试数据的准确性。

·      验证带屏蔽双脚脚踏板的阻值测试功能，人员正常站立在脚踏板上，观察测试结果是否正常。

（二）清洁维护

润滑保养：每季度对翼闸的活动部件，如摆臂的转轴、机芯的传动部件等，添加适量的润滑油，以保证其运转顺畅，减少磨损。

3.    人脸识别终端

·      每周使用干净、柔软的布轻轻擦拭显示屏，避免使用含有酒精或其他化学物质的清洁剂，以免损坏屏幕。

·      清洁摄像头镜头，去除灰尘和污渍，保持拍摄图像清晰。

4.    高精度电阻测试仪

·      检查测试按钮、插孔等部位，如有污垢可使用棉签蘸取少量酒精轻轻擦拭。

5.    带屏蔽双脚脚踏板

·      定期用湿布擦拭脚踏板表面，去除污垢和脚印。

·      检查金属导体表面是否有氧化或腐蚀现象，如有可使用金属清洁剂进行清洁和保养。

6.     润滑保养：每季度对翼闸的活动部件，如摆臂的转轴、机芯的传动部件等，添加适量的润滑油，以保证其运转顺畅，减少磨损。

（三）软件维护

7.    系统更新

·      关注厂家发布的软件更新信息，及时对人脸识别终端的操作系统和 ESD 测试程序进行更新，以修复已知漏洞和提升性能。

·      更新高精度电阻测试仪的固件，确保其功能的稳定性和准确性。

8.    数据备份

·      定期对数据库中的数据进行备份，防止数据丢失。可根据实际情况选择每天、每周或每月进行备份。

（四）故障处理

9.    常见故障判断

·      如果人脸识别终端无法正常识别人员面部，可能是摄像头故障、软件设置问题或环境光线过强/过暗等原因导致。

·      高精度电阻测试仪测试结果异常，可能是测试按钮损坏、内部电路故障或校准不准确等问题。

·      带屏蔽双脚脚踏板阻值测试不准确，可能是屏蔽线缆损坏、导体接触不良或脚踏板本身故障。

10.  故障排除方法

·      对于简单故障，如线缆松动，可重新插拔线缆进行解决。

·      若软件出现问题，可尝试重启设备或恢复默认设置。

·      对于复杂故障，如硬件损坏，应及时联系厂家的技术支持人员进行维修或更换部件。
